Configurations
Marque Modèle Nom du produit Quantité
Détecteur à écran plat YSENMED YSTCQ-1417L 14"x17" 1
Station de diagnostic à rayons X YSENMED YSTX-3 1
Générateur haute fréquence YSENMED YSFSQ-M50A 1
Tube à rayons X YSENMED YSMXZ1301 1
Collimateur YSENMED YSXS-A1 1
Support mobile YSENMED YSMTYD50 1
/ Bloc d'alimentation par batterie 1
/ Option tablette
Détecteur à écran plat
Caractéristiques
Technologie du détecteur : Détecteur à écran plat sans fil a-Si
Matériau du scintillateur : CsI
Taille des images : 430 mm x 430 mm
Matrice de pixels statiques : 3072 x 3072 pixels
Pixels effectifs : 9,4 millions
Taille des pixels : 140 μm
Résolution spatiale : 3,5 lp/mm
Échelle de gris de sortie : 16 bits
Temps d’acquisition : ≤ 7 s
Détecteur à écran plat (option)
Échelle de gris de sortie : 16 bits
Temps d’acquisition : ≤ 6 s
Temps de prévisualisation : ≤ 3 s
Générateur haute fréquence
Caractéristiques
Puissance de sortie nominale : 50 kW
Plage kV : 40 à 150 kV, par paliers de 1 kV
Plage mA : 50 à 630 mA
Plage mAs : 0,5 à 320 mAs
Alimentation d’entrée : 220 V/110 V monophasé
Tube à rayons X
Caractéristiques
Focus : 0,6/1,2 mm
Tension : 150 kV
Type d’anode : Rotative
Capacité thermique de l’anode : 300 kHU
Angle de l’anode : 12°

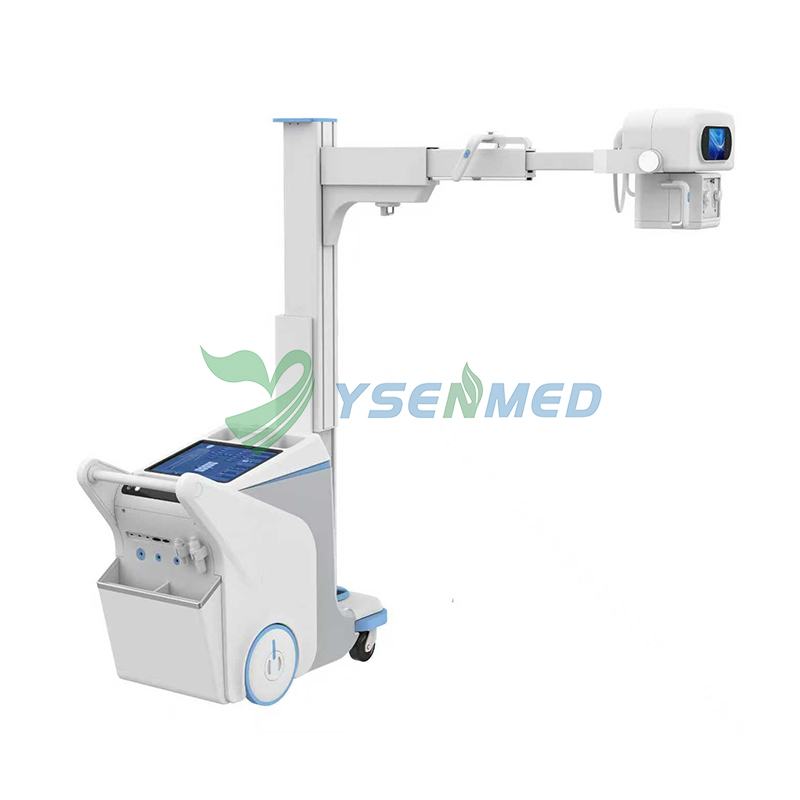

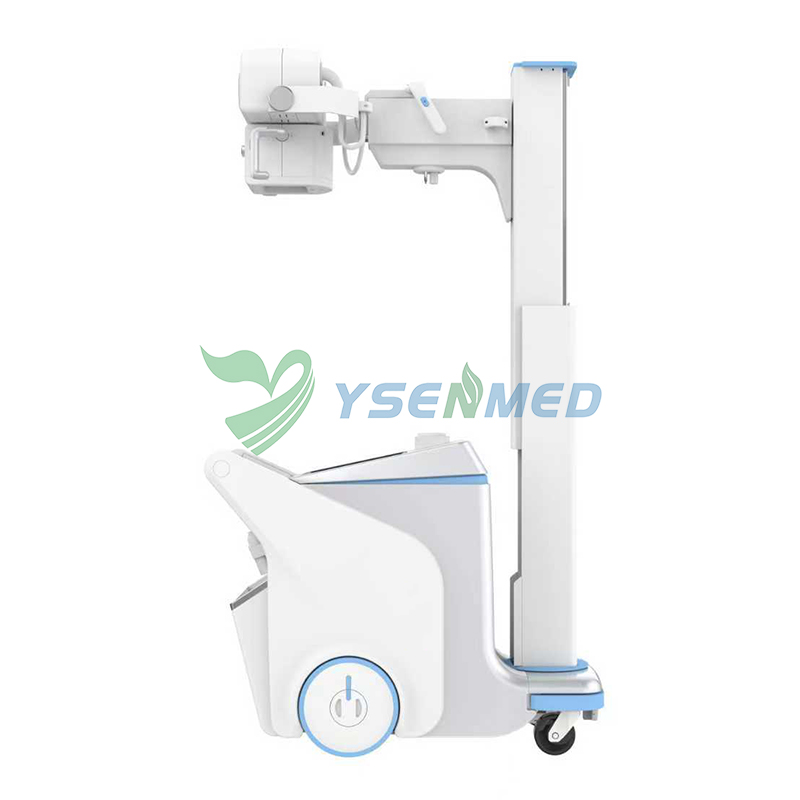

Support mobile
Caractéristiques
Amplitude de déplacement vertical du centre du tube à rayons X le long de la colonne : 600 mm-2100 mm
Amplitude de mouvement télescopique du tube à rayons X central le long de la colonne : 720 à 1220 mm
Rotation horizontale de la colonne : ±270°
Angle d’inclinaison de l’ensemble tube : -15° à +90°
Rotation horizontale de l’ensemble tube : ±90°
Rotation du collimateur sur l’axe vertical : ±90°
Dimensions du support mobile : 1240 mm × 580 mm × 1385 mm
Collimateur
Caractéristiques
Contrôle : Manuel
Filtre : Aluminium 1,2 mm
Éclairage : Lampe LED
Poste de travail de diagnostic par rayons X
Caractéristiques
Taille de l’écran : 19 pouces
Matrice de pixels : 3072 x 3072 pixels
Gestion des patients : enregistrement manuel, interrogation automatique de la liste de travail.
Acquisition d’images : réglage automatique de la fenêtre, recadrage automatique, transmission automatique.
Traitement d’images : correction d’image, retournement d’image.
Observation d'images : réglage de la largeur et du niveau de la fenêtre, retournement, rotation et mise à l'échelle de l'image, restauration et restauration.
Rapport de dossier médical : chargement automatique des informations patient.
Impression de films : prise en charge de l'impression par caméra laser conforme à la norme DICOM 3.0.
Transfert DICOM : envoi d'images vers tout PACS et poste de travail conforme à la norme DICOM 3.0.
Fonction de commutation intelligente de l'alimentation : prise en charge de l'exposition pendant la charge.
