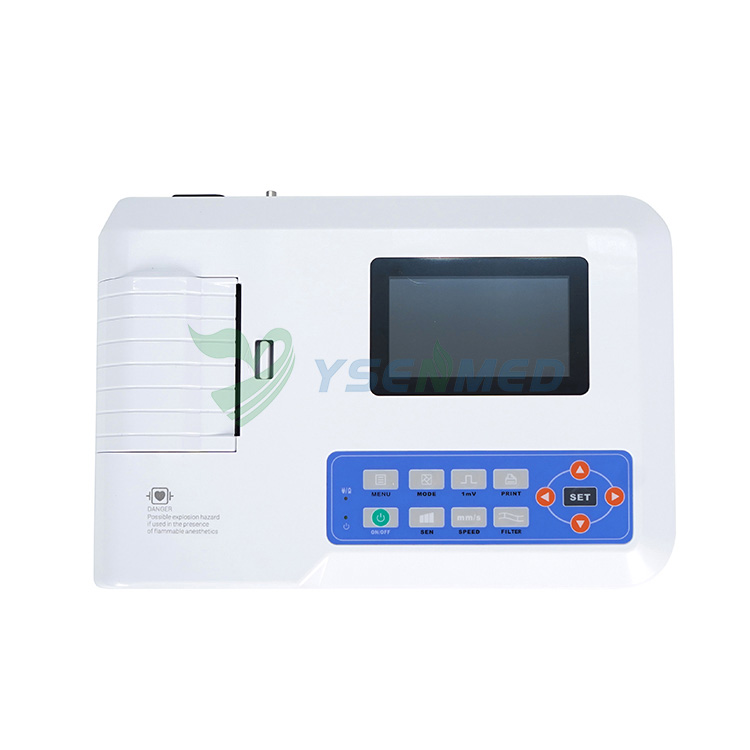

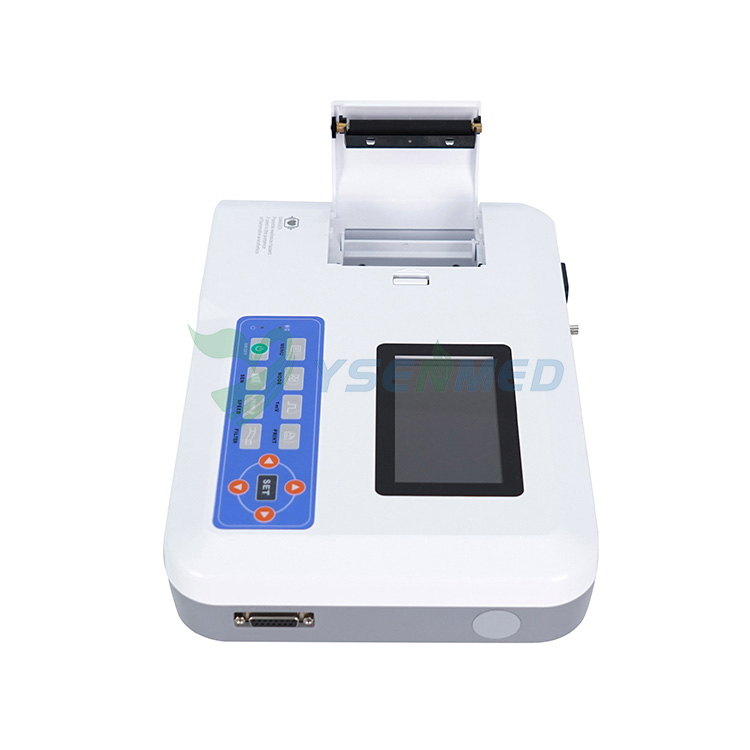

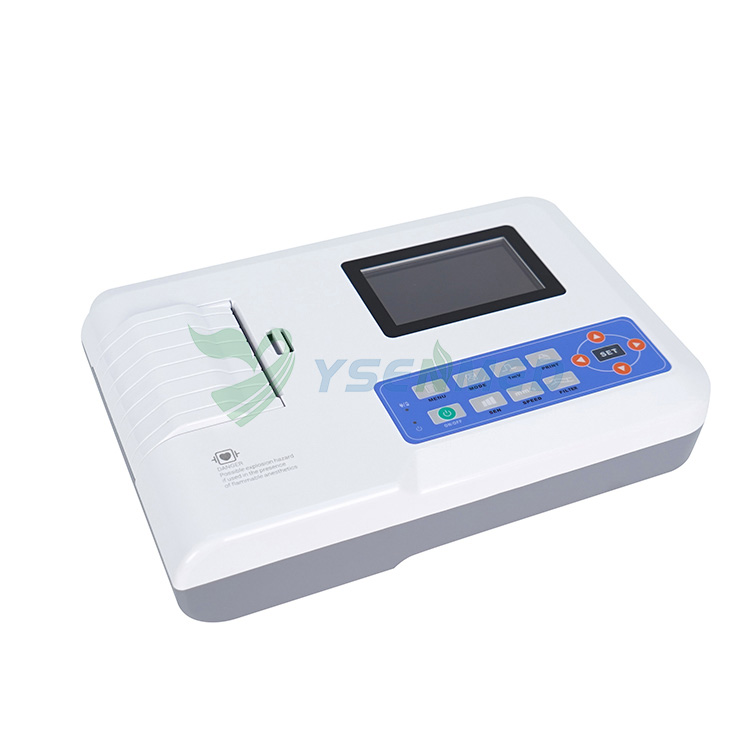

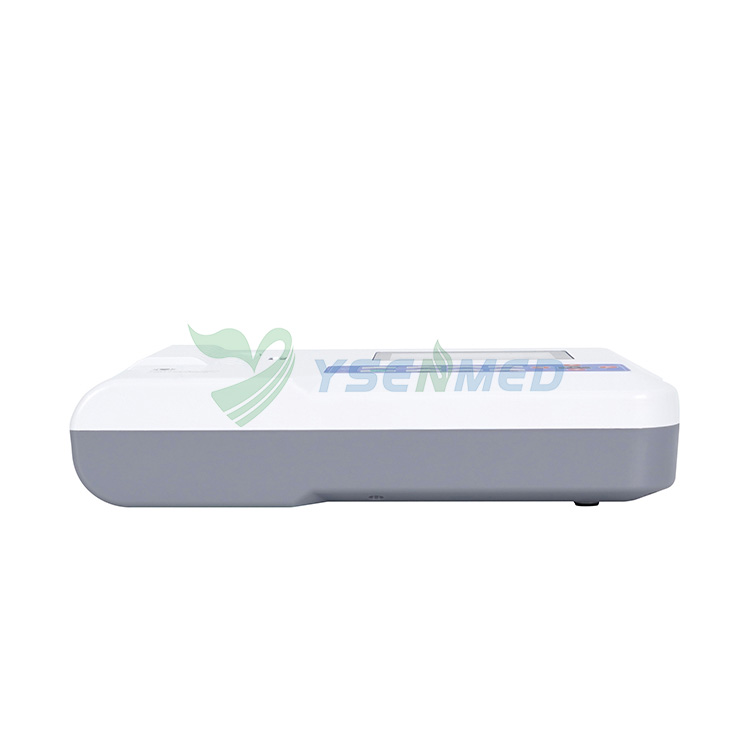

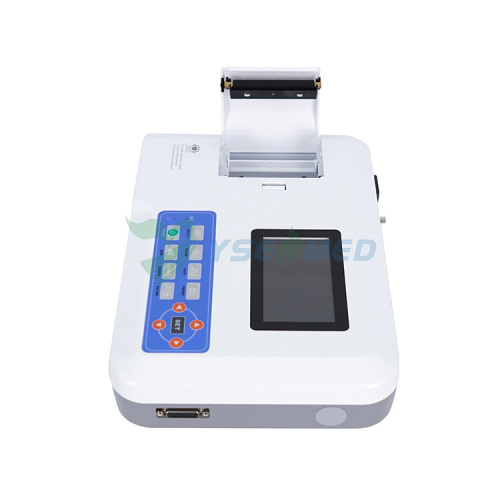

YSECG-03D es un electrocardiogtafio que recopila la señal de ECG de 12 derivaciones simultáneamente e imprime la forma de onda de ECG con un sistema de impresión térmica, que presenta, graba y muestra la forma de onda de ECG con modo manual o automático, mide los parámetros de forma de onda de ECG automáticamente, solicita "Lead off" y "Falta de papel", idiomas de interfaz opcionales, gestión de base de datos de casos.
máquina de electrocardiograma
PARÁMETROS TÉCNICOS
|
Clasificación de seguridad
|
Clase Ⅰ, tipo CF y parte aplicada a prueba de desfibrilación
|
|
Plomo
|
Estándar de 12 derivaciones
|
|
Modo de entrada
|
Flotante, protección contra desfibrilación y circuito de rechazo de pulsos de marcapasos
|
|
Corriente de fuga del paciente
|
<10µA
|
|
Frecuencia de muestreo
|
1000Hz
|
|
Conversión A/D
|
12 bits
|
|
Respuesta frecuente
|
0.05Hz~150Hz (-3dB~+0.4dB)
|
|
Tiempo constante
|
≥3.2s
|
|
CMRR
|
>60dB, >100dB (Añadir filtro)
|
|
Tensión de polarización
|
±500mV
|
|
Nivel de ruido
|
≤15µ Vp-p
|
|
Filtro de interferencia EMG
|
25Hz/35Hz (-3dB)
|
|
filtro de CA
|
50Hz/60Hz (≥20dB)
|
|
Modo grabación
|
Sistema de impresión térmica (8 puntos/mm)
|
|
Especificación para papel de registro
|
80 mm (ancho) × 20 m (largo), papel térmico de alta velocidad
|
|
Sensibilidad
|
2,5 mm/mV, 5 mm/mV, 10 mm/mV, 20 mm/mV, 40 mm/mV, automático
|
|
Velocidad del papel
|
5 mm/s, 6,25 mm/s, 10 mm/s, 12,5 mm/s, 25 mm/s, 50 mm/s
|
|
Fuente de alimentación
|
CA: 100~240 V, 50/60 Hz
CC: batería de litio de 7,4 V, 3700 mAh
|
|
Especificación de fusible
|
Dos fusibles de retardo de tiempo de CA, T1.6AL250V
|
|
Dimensión
|
315 mm (largo) × 215 mm (ancho) × 77 mm (alto)
|
|
Peso neto
|
1,6 kg
|
máquina de electrocardiograma
ACCESORIOS
|
cable de plomo
|
1 juego
|
|
electrodo de extremidad
|
1 juego
|
|
Electrodo torácico
|
1 juego
|
|
Papel de registro térmico
|
1 juego
|
|
Cable de alimentación
|
1 juego
|
|
cable de tierra
|
1 juego
|
|
Manual de usuario
|
1 juego
|
OPCIONAL
El software ECG-Sync, se conecta con la PC mediante la interfaz USB 2.0 para formar una estación de trabajo de ECG, recopila datos en tiempo real en el software para analizar e imprimir el informe, y los casos antiguos almacenados en ECG se pueden cargar en la PC. Función de análisis opcional: ECG de espectro, ECG de alta frecuencia, dispersión QT y HRV.
CARACTERÍSTICAS
1. La pantalla TFT a color muestra la forma de onda de ECG de 3/6/12 derivaciones y el estado de trabajo en una pantalla, conveniente para el diagnóstico contrastivo.
2. Recopile sincrónicamente hasta 12 señales de ECG de derivación, el potente filtro digital proporciona señal o modo de filtro combinado, como filtro de línea de base, filtro de CA y filtro de EMG, lo que ayuda a eliminar la interferencia y obtener ECG de mayor calidad fácilmente.
3. Diseño con varios modos de impresión automática y modo de impresión manual flexible; La longitud de la forma de onda que se va a imprimir se puede ajustar y con la función de impresión de tiempo, que cumple con diferentes requisitos.
4. Con la función de autoanálisis y autodiagnóstico para parámetros de ECG de rutina, proporcione resultados de medición y conclusión de autodiagnóstico para HR, intervalo PR, duración P, duración QRS, intervalo QT, Q-Tc, eje P, eje QRS , T Axis, R(V5), S(V1), R(V5)+S(V1), etc., que ayuda a leer el ECG.
5. CA y CC son opcionales, en estado óptimo de CC, la batería de litio recargable incorporada puede funcionar continuamente durante 10 horas, imprimir hasta 3 horas y 260 ECG, lo que cumple con los requisitos para visitar a un paciente en casa y examinarlo.
